SPECIFICATION
| 型号 | RDS200R | 传动结构 | 滚子凸轮 |
| 盘面直径 | 200 mm | 中心高度 | 160 mm |
| 前端孔径 | 55 mm | 贯穿孔径 | 45 mm |
| 基准定位键 | 14 mm | 使用马达 | FANUC，三菱，西门子等 |
| 减速比 | 1/36/45 | 最高回转数 | 83 r.p.m |
| 最小设定单位 | 0.001度 | 割出精度(累积） | 17 S |
| 双向重复精度 | 4 S | 容许切削扭力 | 294 N-m |
| 锁紧动力源压力 | 空压/油压 | 立放时容许载重 | 90 KG |
| 使用尾座时容许载重 | 180 KG | 平放时容许载重 | 180 KG |
| 制品重量 | 65 KG | 最大惯性矩 | 0.6 kg-m2 |
| 型号 | RD200R | 传动结构 | 滚子凸轮 |
| 盘面直径 | 200 mm | 中心高度 | 160 mm |
| 前端孔径 | 60 mm | 贯穿孔径 | 45 mm |
| 基准定位键 | 18 mm | 使用马达 | FANUC，三菱，西门子等 |
| 减速比 | 1/60 | 最高回转数 | 66 r.p.m |
| 最小设定单位 | 0.001度 | 割出精度(累积） | 15 S |
| 双向重复精度 | 4 S | 容许切削扭力 | 352 N-m |
| 锁紧动力源压力 | 空压/油压 | 立放时容许载重 | 125 KG |
| 使用尾座时容许载重 | 250 KG | 平放时容许载重 | 250 KG |
| 制品重量 | 70 KG | 最大惯性矩 | 1.2 kg-m2 |

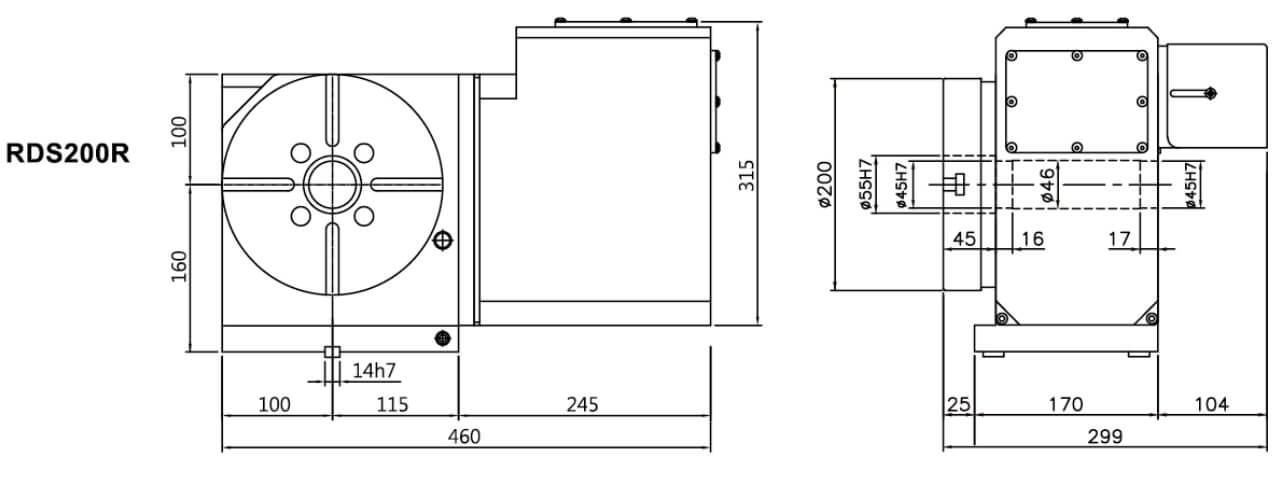

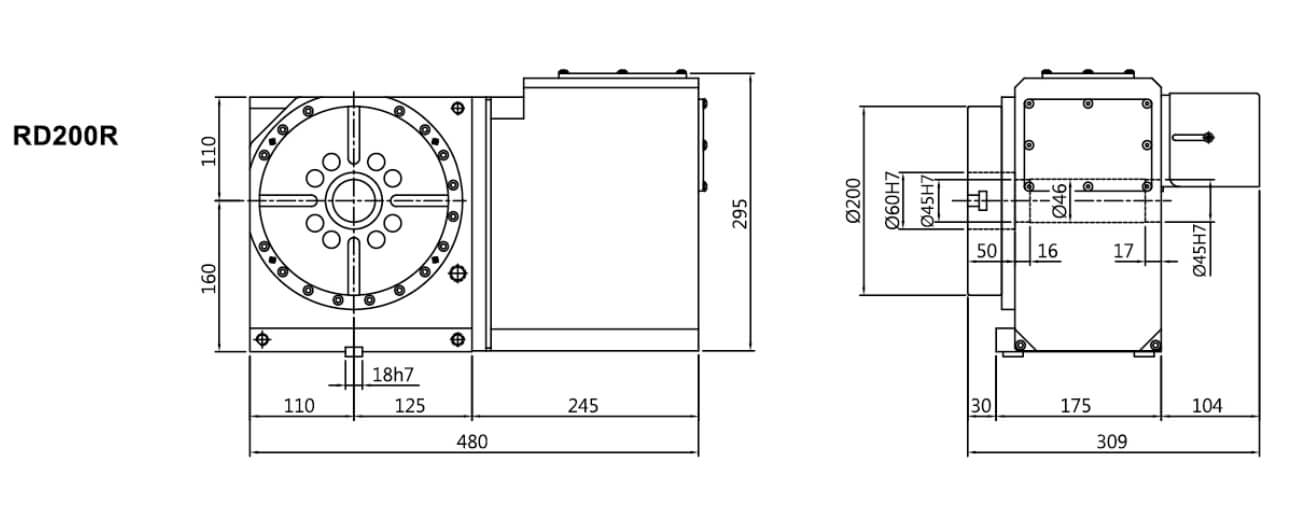

DIMENSION
