- 产品规格
- 尺寸外观
SPECIFICATION
型号 | RDE170R | 传动结构 | 滚子凸轮 |
盘面直径 | 170 mm | 中心高度 | 135 mm |
前端孔径 | 55 mm | 贯穿孔径 | 36 mm |
基准定位键 | 14 mm | 使用马达 | FANUC，三菱，西门子等 |
减速比 | 1/36/45 | 最高回转数 | 83 r.p.m |
最小设定单位 | 0.001度 | 割出精度(累积） | 17 S |
双向重复精度 | 4 S | 容许切削扭力 | 294 N-m |
锁紧动力源压力 | N/A | 立放时容许载重 | 80 KG |
使用尾座时容许载重 | 160 KG | 平放时容许载重 | 160 KG |
制品重量 | 60 KG | 最大惯性矩 | 0.6 kg-m2 |
型号 | RD170R | 传动结构 | 滚子凸轮 |
盘面直径 | 170 mm | 中心高度 | 135/160 mm |
前端孔径 | 55 mm | 贯穿孔径 | 45 mm |
基准定位键 | 14 mm | 使用马达 | FANUC，三菱，西门子等 |
减速比 | 1/36/45 | 最高回转数 | 83 r.p.m |
最小设定单位 | 0.001度 | 割出精度(累积） | 17 S |
双向重复精度 | 4 S | 容许切削扭力 | 294 N-m |
锁紧动力源压力 | 空压/油压 | 立放时容许载重 | 90 KG |
使用尾座时容许载重 | 180 KG | 平放时容许载重 | 180 KG |
制品重量 | 60 KG | 最大惯性矩 | 0.6 kg-m2 |

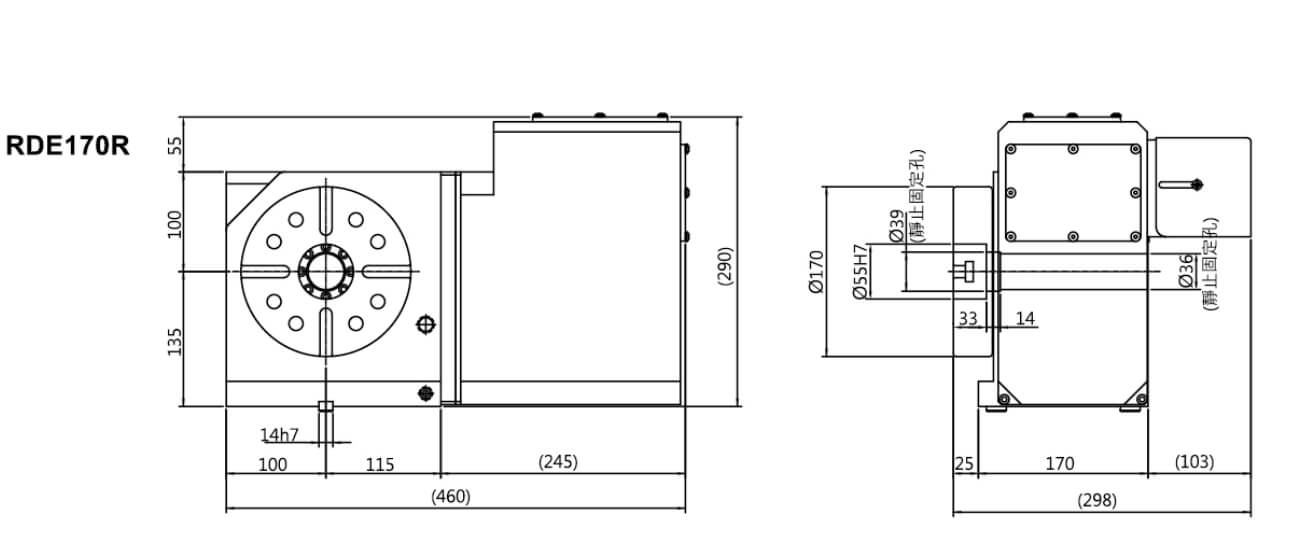

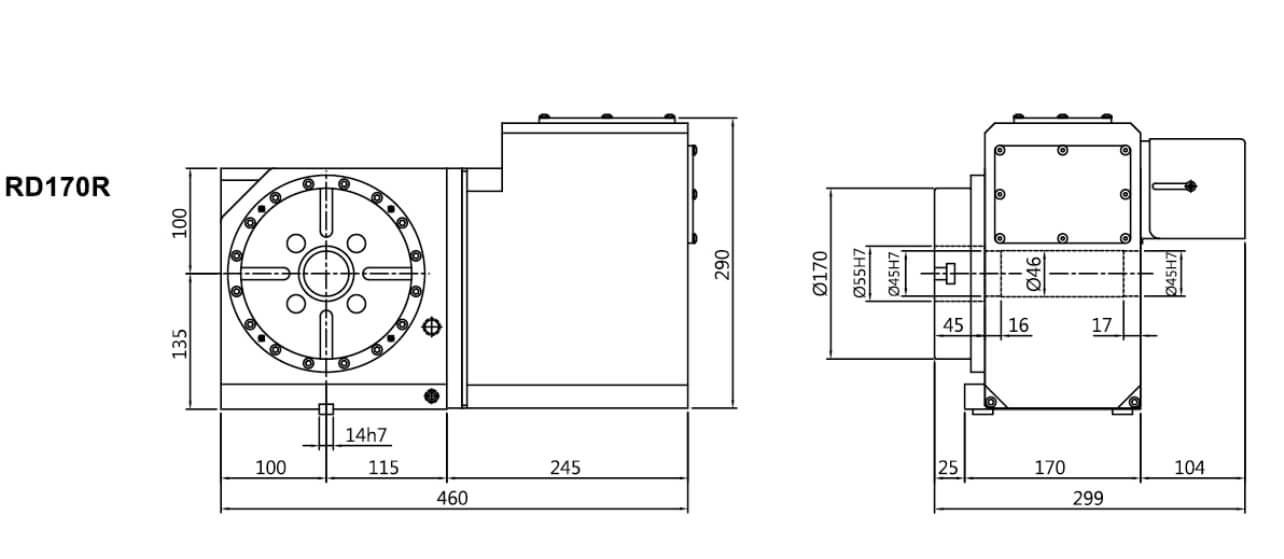

DIMENSION
