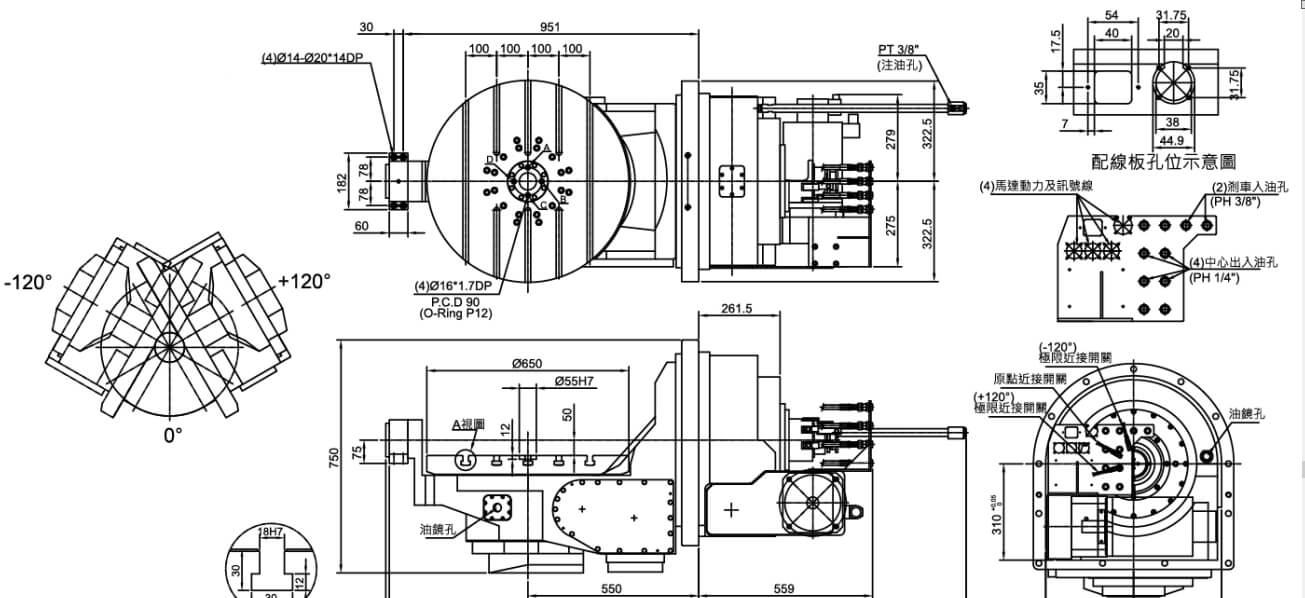

- 尺寸外观
SPECIFICATION
型号 | ACL650 | 传动结构 | 滚子凸轮 |
工作盘直径 | 650 mm | 基准孔径 | 直径 55 mm,深 12 mm |
盘面高度 | 50 mm | 平置总高度 | 760 mm |
盘面T型沟 | 18 mm | 总长度 | 1867.5 mm |
回转角度 | 回转轴 | 倾斜轴 | |
伺服电机 | 法那科,三菱,西门子,海德汉等 | ||
总减速比 | 1/60 | 1/120 | |
最小设定单位 | 0.001度 | 0.001度 | |
最高回转数 | 25(1500 rpm) | 25(3000 rpm) | |
制动动力源 | 油压 | 油压 | |
制动压力 | 25 kg/cm2 | 25 kg/cm2 | |
制动扭力 | 60 kg/cm | 180 kg/cm | |
分割精度 | 15 s | 45 s | |
未装治具与工件倾斜角度 | +120度 - -120度 | ||
重复定 | 4 s | 4 s | |
容许载重 | 水平(0-45度) | 300 kg | |
倾斜(60-90度) | 200 kg | ||
制品重量 | 1200 kg |
