什么是旋转工作台
发表时间:2017-09-12     阅读次数:     字体:【



什么是CNC旋转台以及它们如何使用?



CNC旋转工作台是自动化加工的关键。在介绍CNC旋转工作台的具体细节之前,从现在开始,对CNC加工的开发

和术语进行简要讨论将有所帮助。

CNC是计算机数字控制的首字母缩写。它是数控(NC)技术的直接后代。

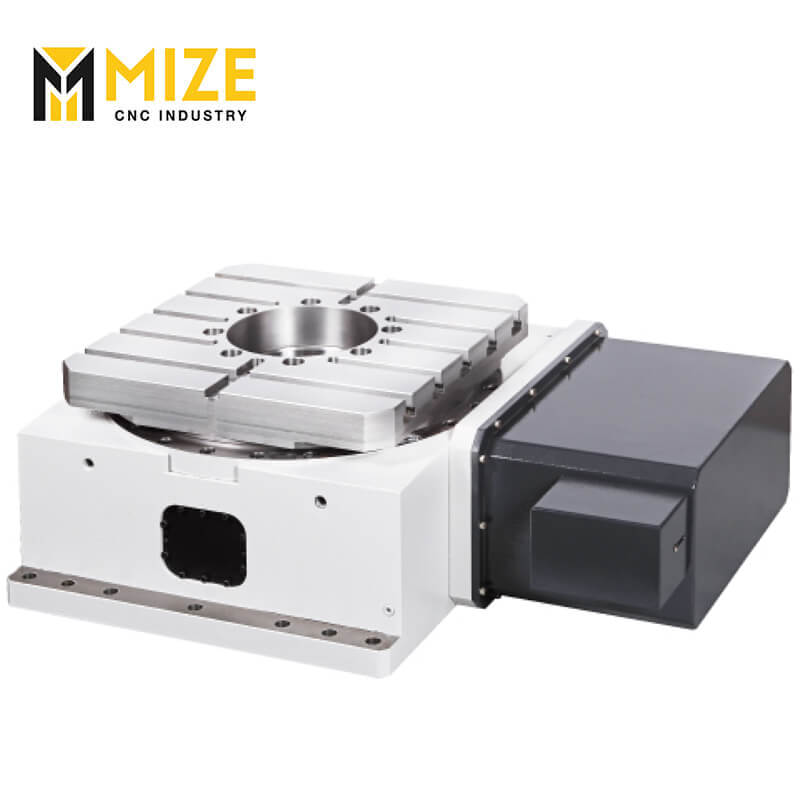

旋转台的定义


正如其名称所示,旋转台是围绕其中心轴以同心方式非常精确地旋转的桌子。在高精度,高成本类型的旋转工作台中,

精度可能意味着径向跳动 - 在中心轴上旋转时完全居中的偏差量 - 0.00004英寸和角度精度 - 绕中心轴的旋转角度 -

0.0002英寸。为了抑制振动,旋转台的主体通常由“灰”铁等级之一制成。旋转台板通常是硬化的合金钢,经过机加工

和旋转研磨。

CNC旋转台的用途


对于自动加工,CNC旋转工作台的整个目的是提供第四轴。除了X,Y和Z的法向轴外,CNC旋转工作台还增加了一个旋

转轴,称为“W”轴,以提高机床精度并降低成本。例如,单独使用CNC铣床制作停车标志形件需要将切削工具移动到

工件周围以切割垂直和水平侧面,然后通过将切削工具以45度角移动来切割成角度的侧面。它正在移除材料。这需要八次

加工。每个操作引入彼此平行的边的累积尺寸误差。对同一零件使用CNC旋转工作台意味着将刀具定位在X或Y一次,同时

为每个水平或垂直通道以45度的增量旋转零件。因为它只在X或Y上切割刀具的一侧,所以任何机械公差误差,刀具磨损和

正常的刀具偏差都会减少一半。
